防爆機器:防爆バーコードスキャナー

防爆バーコードスキャナー EX-BCR-1

TIIS 国内防爆検定合格製品(Zone1、Zone2)
爆発や火災が起こり得る危険エリア(防爆エリア)で使用できるバーコードスキャナー

防爆エリアで優れた読み取り性能
軽量化モデルで快適な作業環境を実現

爆発や火災が起こり得る防爆エリア・危険エリアでの運⽤に最適な、防爆バーコードスキャナーです。
耐圧防爆構造のバーコードリーダとして、国内で初めてプラスチック樹脂を採用し、450gと軽量化を実現したモデルです。

カタログダウンロード

マニュアルダウンロード

FAQ

ソフトウェアダウンロード

オンライン販売

システムギアグループ関連サイト
【システムギアダイレクト】

防爆バーコードスキャナーの特徴

プラスチックケースによる軽量化

耐圧防爆構造のバーコードリーダとしては、国内初のプラスチック樹脂製で軽量化(450g)を実現しました。

優れた読取り性能

CCD方式のタッチスキャナと比較して、優れた読取り性能を有するレーザスキャナ方式ですから、読取り深度(0~200mm)が大きく、湾曲、凹凸のラベル読取りもできます。
レーザ光は可視光(波長635nm)のため、照射位置も容易に確認できます。

メニュー方式による機能設定

各種機能設定はバーコードメニュー方式により、簡単に操作できます。設定内容はEE-PROM(内部メモリ)に書込まれ、電源を切っても保持しています。

RS-232Cインターフェース内蔵

伝送速度(600~38,400bps)他のプロトコル設定はメニュー方式で行います。

RStokey Version2を使えばキーボード入力も可能に!

シリアル通信入力アプリケーションソフトウェア RStokey Version2(※別売)を使用すれば、読み取ったコードをキーボード入力に変換することができます。

防爆バーコードスキャナーの用途

ボンベなど危険物の管理

防爆バーコードスキャナーの用途

製品出荷管理

防爆バーコードスキャナーの用途

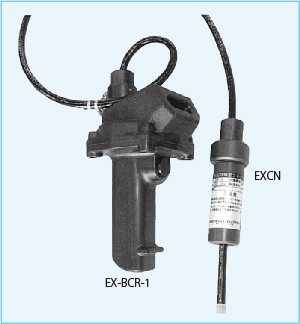

外形図 (バーコードリーダと中継コネクタ)

※画像をクリックすると拡大します

防爆バーコードスキャナー
外形寸法図

仕様

型式 EX-BCR-1
防爆 防爆構造 ExdⅡBT4X
防爆容器 樹脂製(黒系色)
検定合格番号 第TC15351/15352号
外形 外形寸法 90W×115D×210H
(グリップ部 35W×45D)
重量 約450g(ケーブル重量は除く)
定格 電源電圧 DC5~12V
電流 250mA
環境 保護構造 IP-65
使用温度範囲 0~+40℃(非結露)
保存温度範囲 -40℃~+60℃(非結露)
使用湿度範囲 5~95%RH(非結露)
光学 スキャン回数 100±5スキャン
スキャン方式 シングルラインスキャン
レーザ 可視光半導体レーザー
波長 650nm
読取深度 接触~200mm (細バー幅0.25mmにて)
分解能 0.13mm
操作角度 スキュー角±60°
ピッチ角±65°
ブラインド角 0°±4°
コントラスト MRD25%以上
インター
フェース
信号レベル RS232C準拠
同期方式 調歩式(非同期式)
スタートビット 1ビット
ストップビット
1~2ビット
データビット 7~8ビット
パリティ EVEN/ODD/MARK/SPACE/なし
伝送速度 600~38,400bps
読取りコード JAN/UPC/EAN
CODE39
Interleaved 2 of 5
CODABER(NW-7)
Discrete 2 of 5
CODE93
CODE128
UCC/EAN-128
付属ケーブル長さ 3m(コネクタと接続)

※ 製品の仕様は、予告なく変更になる場合があります。

防爆バーコードスキャナー関連機器

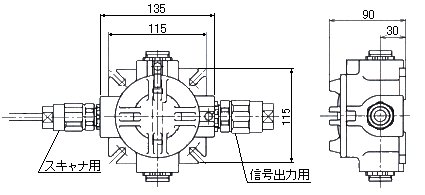

中継接続BOX

※画像をクリックすると拡大します

防爆バーコードスキャナ:中継接続箱
防爆バーコードスキャナ:中継接続箱
電源 DC5~14V
信号 入力RS-232C 出力RS-232C 1系統
使用温度 0~+40℃
保存温度 -40~+60℃
使用湿度 5~95%(非結露)
引込口 バーコードスキャナ用 PF1/2"保護管ソケット(ケーブル径φ8~10) 1個
RS-422信号出力用 PF3/4"保護管ソケット(ケーブル径φ12~14) 1個
塗装色 5Y7/1(内外面共)
重量 約4Kg

信号変換機

※画像をクリックすると拡大します

防爆バーコードスキャナ:信号変換機
防爆バーコードスキャナ:信号変換機
電源 AC100V
消費電力 5W以下
信号 入力RS-232C 出力RS-422 1系統
使用温度 0~+40℃
保存温度 -40~+60℃
使用湿度 5~95%(非結露)
引込口 バーコードスキャナ用 PF1/2"保護管ソケット(ケーブル径φ8~10) 1個
RS-422信号出力用 PF3/4"保護管ソケット(ケーブル径φ12~14) 1個
電源用 PF1/2"保護管ソケット(ケーブル径φ9~11) 1個
塗装色 5Y7/1(内部塗装なし)
重量 約6Kg

保守体制について

防爆バーコードスキャナーは、お客様のご希望に応じて最適なサポート体制をご用意しております。詳しくはお気軽にお問い合わせください。
