本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-IS
国内防爆検定合格製品(Zone1/Zone21)
ワイヤレスだから作業も楽々!危険エリアで使用可能な無線バーコードスキャナー
1次元、2次元、OCR-A/B 対応
Zone1/Zone21で使用可能なBluetooth無線バーコードスキャナー
堅牢・ワイヤレスだから 作業効率が格段に向上します!
爆発や火災が起こり得る防爆エリア・危険エリアでも使用可能な、Bluetooth無線バーコードスキャナーです。ワイヤレス&堅牢構造で危険エリアでも快適に作業いただけます。
Bluetooth通信距離は最大100m。フル充電で6万回のスキャンが可能です。危険場所から非危険場所までは、USB、RS232C、RS422、RS485で接続。(RS422、RS485なら遠距離通信も可能です。)
本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-ISの特徴
Bluetooth接続だから現場の作業を効率化!

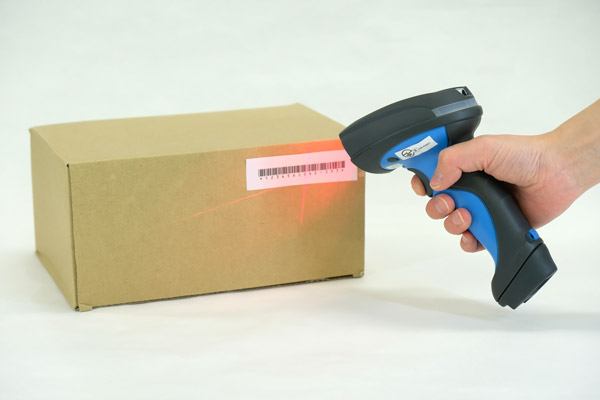

無線でバーコードを読取り︕ワイヤレスだからケーブルの取り回しを気にすることなく、危険エリアでも作業をサクサク進められます。
1次元、2次元バーコードはもちろん、 OCR機能により写真やドキュメントなどもスキャンできます。
汚損したコード(ダメージバーコード)、不鮮明印刷コードも読み取りOK
一回のスキャンで20 個のコードの読取機能(MDF)または1つのコードの読取りを選択可能

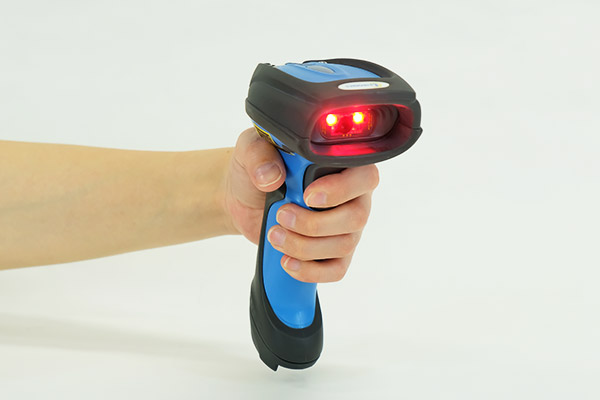

読み取り可能距離は2.1mのロングレンジ対応、充電1回で約6万回の読み取りが可能!
危険エリアから非危険エリアへRS422、RS485で長距離配線可能
読取り確認は、音・光・振動でお知らせ
IP65の防塵/防滴性能
悪天時の屋外運用や、粉塵環境での運用に耐えるIP65に適合。
タンブル試験では1mの高さから7,500回の転倒テストをクリアしています。
本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-ISの用途
薬品調合時などの照合確認
材料投入時の照合・確認
本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-ISのシステム構成
システム構成図1

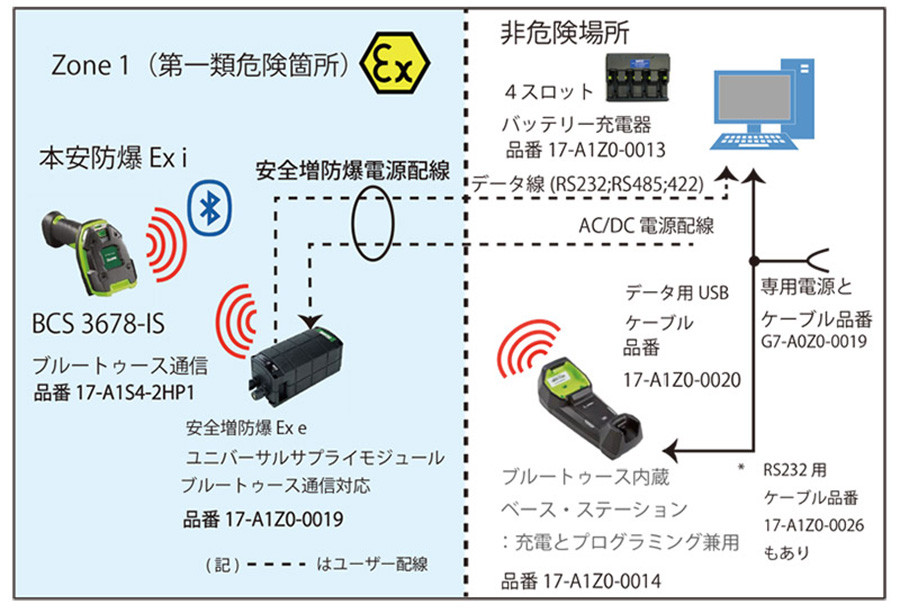

システム構成図2

システム構成図3

本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-ISの仕様
| 型式 | BCS3678EX-IS | |
| 防爆記号 | 国内検定合格番号 | CML 24JPN2048X Ex ia ma op is IIC T4 Ga; Ex ia ma op is IIIC T135℃ Da IP64 |
| ATEX Zone 0/20 EU 諸国 |
II 2G Ex ia ma op is IIC T4 Ga II 2D Ex ia ma op is IIIC T135°C Da IP 64 合格番号:EPS 18 ATEX 1199 X |
|
| IECEx Zone 0/20 |
Certification EPS 18 ATEX 1 199 X 合格番号:IECEx EPS 17.0090X |
|
| UL 米国 |
UL E226123 II 1G Ex ia ma op is IIC T4 Ga II 1D Ex ia ma op is IIIC T135℃ Da IP64 |
|
| 外形寸法/ 重さ/ 色 | 185 x 76 x 142mm ( H x W x D) 491 g( バッテリ含む)/ 工業グリーン |
|
| 容器材質 | ポリカーボネート (PC) | |
| 読取信号 | デコード表示、LED、信号音、振動 | |
| 電池 | リチュームイオン電池、 3.6V/2800mAh (10.08Wh) 専用充電器: ベース・ステーション:17-A170-00-0014 ; 4スロット充電器: 17-A170-00-0013 |
|
| Bluetooth | Bluetooth通信,Class 1, Ver. 4.0 (LE), シリアルインターフェース、USB-HID, USB-SPP |
|
| 技適証明取得 | 201-190537 | |
| 無線接続範囲 | Class 1: 最大100m Bluetooth 機器、ベース・ステーション、 ユニバーサルサプライモジュール |
|
| データ速度 | 3Mbps ; Classic Bluetooth通信 1Mbps; Low Energy |
|
| バーコード 読み取り | スキャンエンジン:SE4750-HP; 1D/2D 高性能スキャン、全方向 |
|
| 完全充電時の スキャナ回数 | 約60,000回 | |
| 読取可能距離 | 最大 2.1m | |
| 使用雰囲気温度 | -20℃~ +50℃;充電時:0℃~ 45℃ | |
| 保存温度範囲 相対湿度 |
-40℃~ +70℃ 5% ~ 95%、結露しないこと |
|
| 保護等級IP (IEC 60529) | IP65 | |
| 耐光性能 | 0 ~ 108,000lux | |
| 落下試験性能 | 3m の高さからコンクリートに数回落 下試験に耐える | |
| タンブル試験 | タンブル試験7,500 回の転倒、1m の高さから | |
| 読取りコード 1D | UPC/EAN/JAN with supplementals, Bookland EAN, ISSN, UCC Coupon Extended Code, Code 128, GS1-128, ISBT 128,ISBT Concatenation, Code 39, Code 39 Full ASCII, Trioptic Code 39, Code 32, Code 93, Code 11, Interleaved 2 of 5, Discrete 2 of 5, Codabar, MSI, Chinese 2 of 5, Matrix 2 of 5, Korean 3 of 5, GS1 DataBar variants | |
| 読取りコード 2D | PDF417, MicroPDF417, Composite Codes, TLC-39, Data Matrix, Maxicode, QR Code, Micro QR, Aztec, Han Xin, GS1-QR, GS1-DM | |
| 読取りOCR | OCR-A/B, MICR-E13B,Series number of US currency | |
※ 製品の仕様は、予告なく変更になる場合があります。
本質安全防爆バーコードスキャナー Bluetooth通信対応 BCS3678EX-IS関連機器

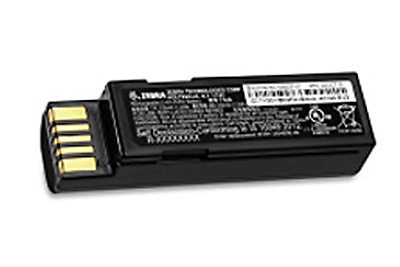

17-A1Z0-0012 |
Bluetooth対応スキャナ BCS3678EX-IS専用 リチュームイオン電池 3.6V, 2800mAh (10.08Wh) (注記)安全場所でのみ交換すること |

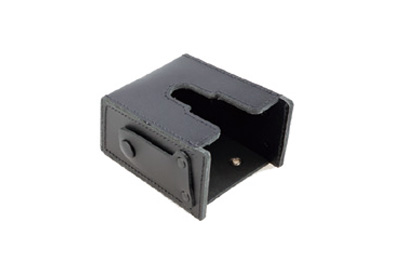

17-A1Z0-0024![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用 静電気対策済み 高品質レザーホルスタ 黒色 |

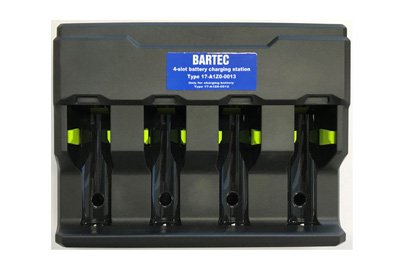

17-A1Z0-0013![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用
バッテリー4スロット用充電器 入力電圧 DC12V (50W) 充電表示LED (注記)別売のDC電源ケーブル(G7-A0Z0-0019)とC13コネクタのAC電源ケーブルが必要 |

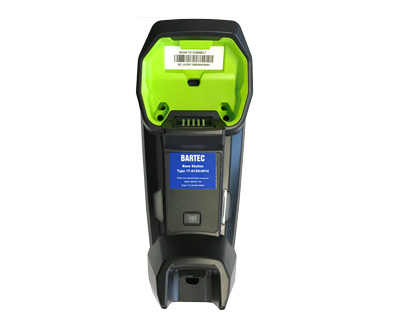

17-A1Z0-0014![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用 充電・通信対応ベース・ステーション 技適番号:[R]202-SMD070 入力電圧 DC12V;Bluetooth 経由のデータ同期、 USB, RS232 ケーブル、LED 充電表示、 最大7 台のBCS3678EX-ISとペアリング可 外形寸法:229.4 (H) x 99.8 (W) x 82.6 (D)mm 別売のDC電源ケーブル(G7-A0Z0-0019)と汎用ACアダプター、RS232又はUSBケーブルが必要 |

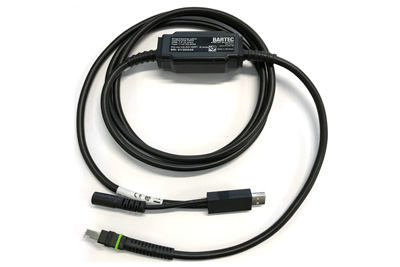

17-A1Z0-0020![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用 プログラミング用USBケーブル 長さ:1.9m 別売のDC電源ケーブル(G7-A0Z0-0019)と市販C13コネクタのAC電源ケーブルが必要 |

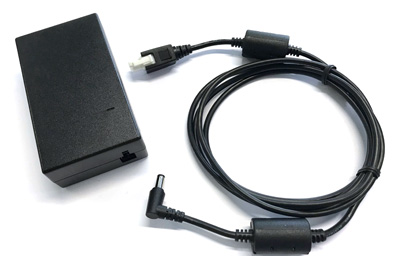

G7-A0Z0-0019![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用 専用DC電源とケーブル (別途、市販C13コネクタのAC電源ケーブルを付属) 4スロット充電器とベース・ステーション専用 入力:AC100V ~ 240V 出力:DC12V, 4.16A, 50W |

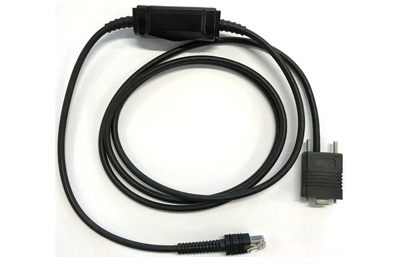

17-A1Z0-0026:1.9m
|
Bluetooth対応スキャナ BCS3678EX-IS専用 ベースステーションとコンピュータ(PC)間に使用のRS232ケーブル 別売のDC電源ケーブル(G7-A0Z0-0019)と市販C13コネクタのAC電源ケーブルが必要 |

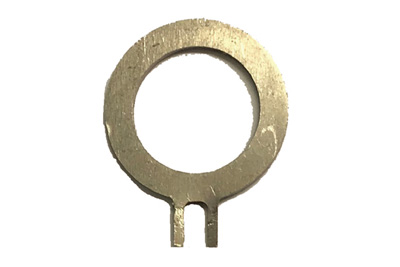

G7-A0Z0-0031![]() |
Bluetooth対応スキャナ BCS3678EX-IS専用 特殊ツール(スペア) バッテリー収納ケースの開放とロック用 5個入り |
